Comment changer la chainette et le cordon d'un store bateau ?
Tutoriel l 07 mars 2022
Comment changer la chainette et le cordon d'un store bateau
I- Changer le côté de manoeuvre du store bateau
Etape 1 :
Dévissez le mécanisme de sécurité du store bateau (E). Il accueille la chainette du store bateau et est équipé d'un embout arrêt à vis. Faites de même avec l'embout installé à l'autre extrémité.
Etape 2 :
Repérez les clips des enrouleurs sur votre store bateau (C). Les enrouleurs sont des guides fil permettant de faire monter et descendre le store.

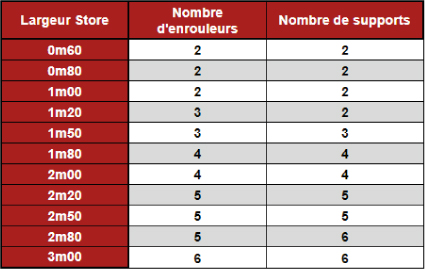

⚠ Le nombre d'enrouleurs varie en fonction de la longueur du mécanisme.
Etape 3 :
Déclipsez les enrouleurs mécanisme store bateau (C). Les clips doivent être relevés comme sur la photo. Cela indique qu'ils sont bien désenclenchés.
Etape 4 :

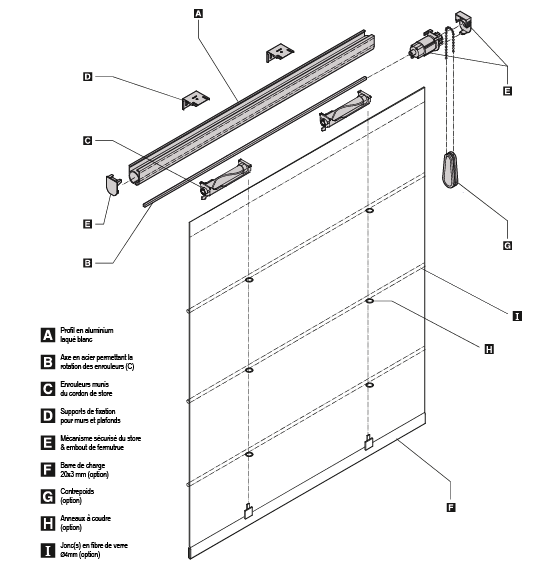

Tirez sur le mécanisme (E) vers l'extérieur (du côté de la chainette). Une fois effectué, le mécanisme se présente comme sur la photo. Cet ensemble se compose : du mécanisme de sécurité (E) comprenant un embout et une chainette, les enrouleurs (C), un axe en acier (B) sur lequel tout est relié.
Etape 5 :
Remettez l'ensemble (B+C+E) de l'autre côté du store bateau pour changer le côté de manœuvre. Serrez la vis du mécanisme de sécurité. Faites de même avec l'embout à l'autre extrémité. Le côté de manœuvre a été changé avec succès.
Composant variable du store

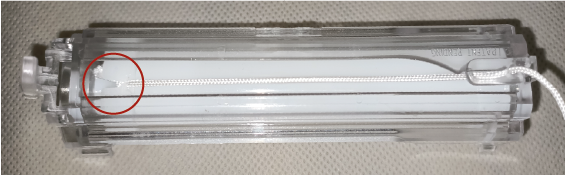

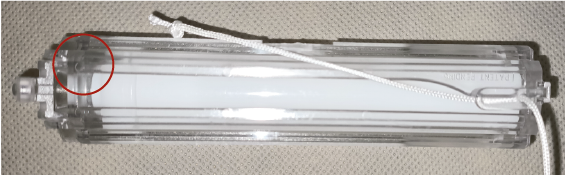

Emplacement du cran où doit être relogé le nœud du cordon.
II- Réparer les enrouleurs du mécanisme store bateau
Le cordon de l'enrouleur a une fonction de guide fil. Il permet de faire monter et descendre le store. Si le cordon rompt ou bloque, sa fonction principale ne peut plus être exercée. Le fil peut céder pour différentes raisons :
1) Le nœud est sorti du cran : Le cran est un espace en forme de V. Il permet de maintenir le cordon grâce au nœud et de tendre la corde. Il suffit de repositionner le nœud dans le cran. (Photo 1)
2) Le nœud s'est défait : En refaire un afin de pouvoir à nouveau bloquer celui-ci dans le cran. (Photo 2)
3) Le cordon s'est cassé : Dans ce cas très rare, il est nécessaire d'enlever la partie cassée et de faire un nouveau nœud sur l'autre partie du cordon. Ensuite, relogez celui-ci dans le cran en forme de V. (Photo 3)
⚠ Une fois réparé, il est important de dérouler tous les cordons de sortent à ce que ces derniers soient à la même longueur. Les enrouleurs doivent être synchronisés.
Dernière étape :
Réinsérez le mécanisme dans le profil.
Répartissez équitablement les enrouleurs sur toute la longueur du mécanisme.
Réenclenchez les enrouleurs.
Revissez le mécanisme sur le profil.
Votre mécanisme de store bateau est prêt !
